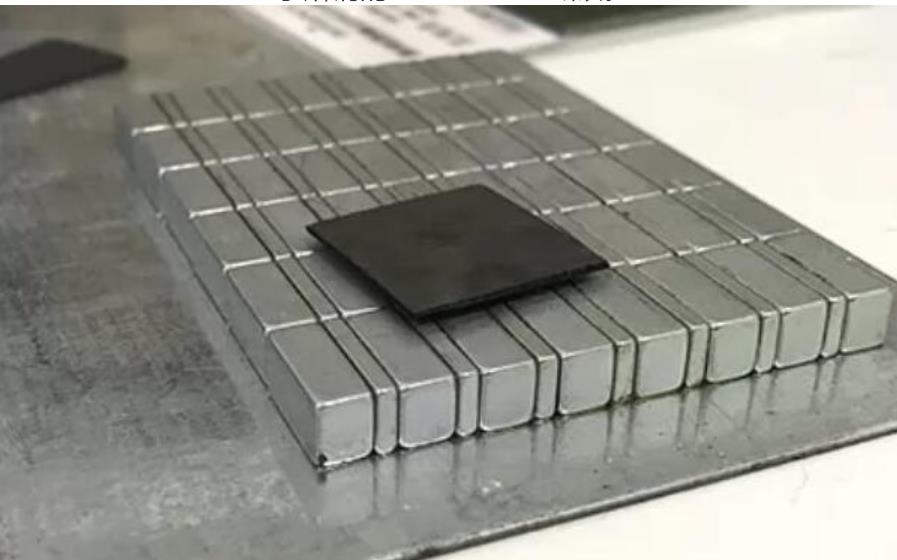

海爾貝克陣列（Halbach Array）

是一種磁體結構，是工程上的近似理想結

構，目標是用最少量的磁體產生最強的磁場。1979 年，美國學者Klaus Halbach做

電子加速實驗時，發現了這種特殊的永磁鐵結構，并逐步完善這種結構，最終形成

了所謂的“Halbach”磁鐵。

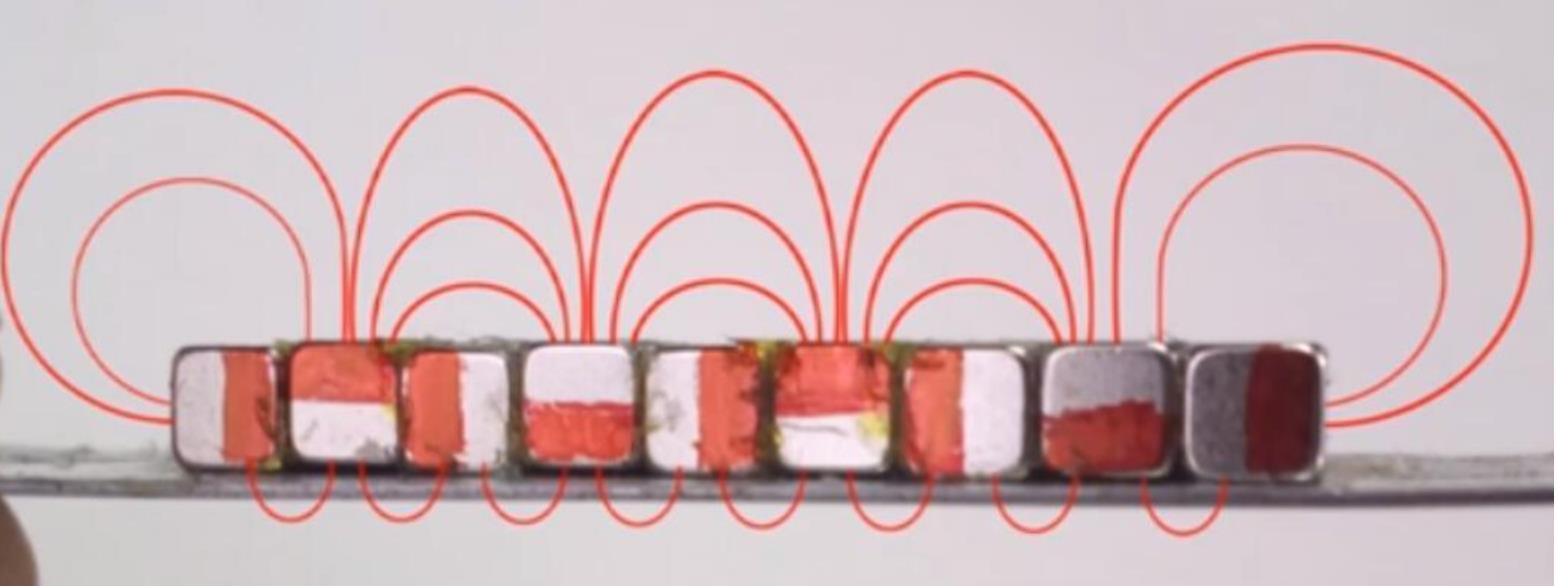

       Halbach磁體結構是工程上理想結構的近似，目標是用最少量的磁體產生最

強的磁場。利用特殊的磁體單元的排列，增強單位方向上的場強。

對于工程上有極為重要意義。當然具體運用極為復雜，在此不做涉及

在 1973 年，美國學者M(jìn)allianson 在對**磁鐵結構進行拼裝實驗時發現了一

種奇特的永磁鐵結構，并把它稱為〝Magnetic Curiosity〞。他當時并沒有察覺

到這種結構的應用價值。1979 年，美國學者Klaus Halbach再利用各種永磁鐵結

構產生的磁場做電子加速實驗時，發現了這種特殊的永磁鐵結構，并逐步完善這

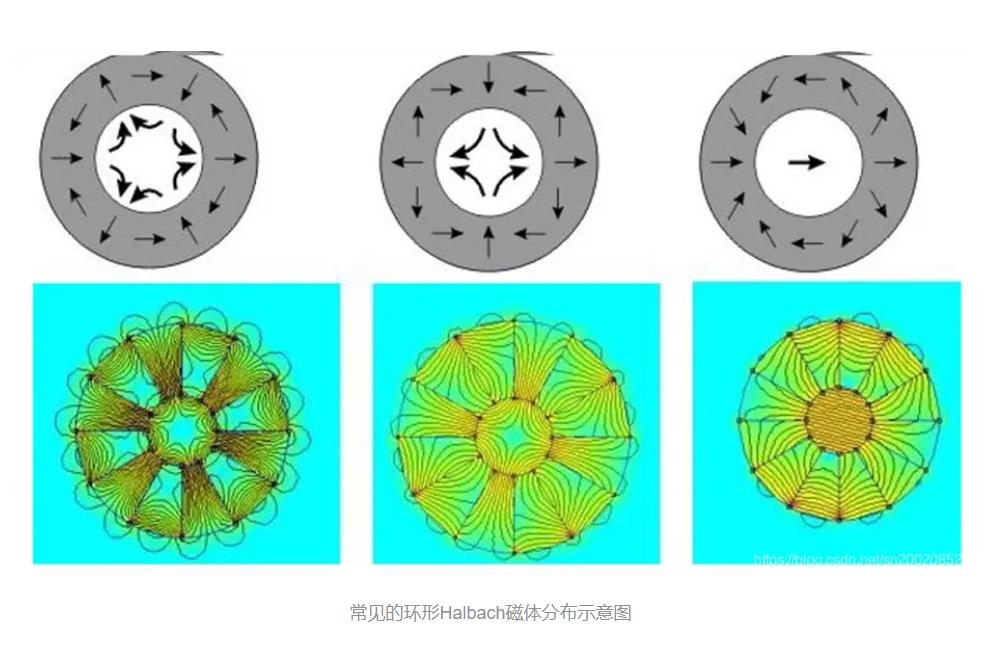

種結構，最終形成了所謂的“Halbach”磁鐵。Halbach磁環是將磁鐵徑向式與平行

式排列結合在一起，如果忽略端部效應，并把周?chē)膶Т挪牧系膶Т怕士醋鳠o(wú)窮

大，那么上述永磁體結構最終形成單邊磁場（one-sided field），這就是Halbach

一個顯著的特點。這一特點表示Halbach磁鐵在線性電機中有很好的應用價值。

相對于傳統電機，Halbach電機有下列幾種優越性：

功率密度大

相對于傳統永磁電機架構，由于Halbach磁環分解后的平行磁場與徑向磁場的相

互迭加使得另一側的磁場強度大幅度提升，這樣可有效地減小電機的體積，提升

電機的功率密度。

定轉子不再需要斜槽

在傳統永磁電機中，由于氣隙磁場不可避免的存在諧波，一般在定轉子架構上

采取斜槽削弱其影響。在Halbach電機中，由于氣隙磁場正弦分布程度較高，諧

波含量小，故定轉子無需斜槽。

轉子可采用非鐵心材料

由于Halbach磁鐵自屏蔽效應產生的單邊磁場分布不再需要轉子采用磁性材料為

其提供通路，這樣不僅為轉子選材料提供了較大的選擇空間，而且可以使系統有

較低的轉動慣量和較好的快速附應性能。

**磁鐵利用率高

由于Halbach磁鐵分向磁化的結果，導致其**磁鐵工作點較高，一般均超過

0.9，提升了**磁鐵的利用率。

可使用集中式繞組

傳統永磁電機中往往采用分布式繞組來削弱諧波磁動勢的影響。在Halbach電機

中由于其磁場正弦分布程度較高，諧波磁場影響較小，故可采用集中式繞組。

采用Halbach電機磁鐵排列，可以降低電動機之轉矩漣波，因而對于電動機的軸

承要求大大的減小。

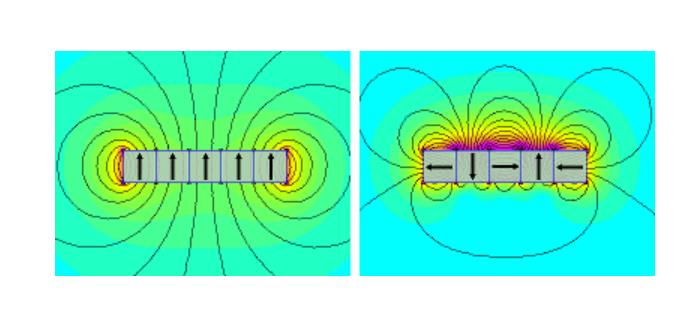

（a）徑向式磁鐵排列磁場分布

（b）平行式磁鐵排列磁場分布

（c）Halbach排列磁場分布
