工藝奧秘：燒結釹鐵硼成型工藝全揭密

與傳統的粉末冶金工藝相比，釹鐵硼的成型具有磁場取向和氧化防護這兩大特點，成型過程基本決定了磁體的幾何形狀、尺寸和取向度，是燒結釹鐵硼制備的關鍵環節，成型一般分為干壓和濕壓兩大類。

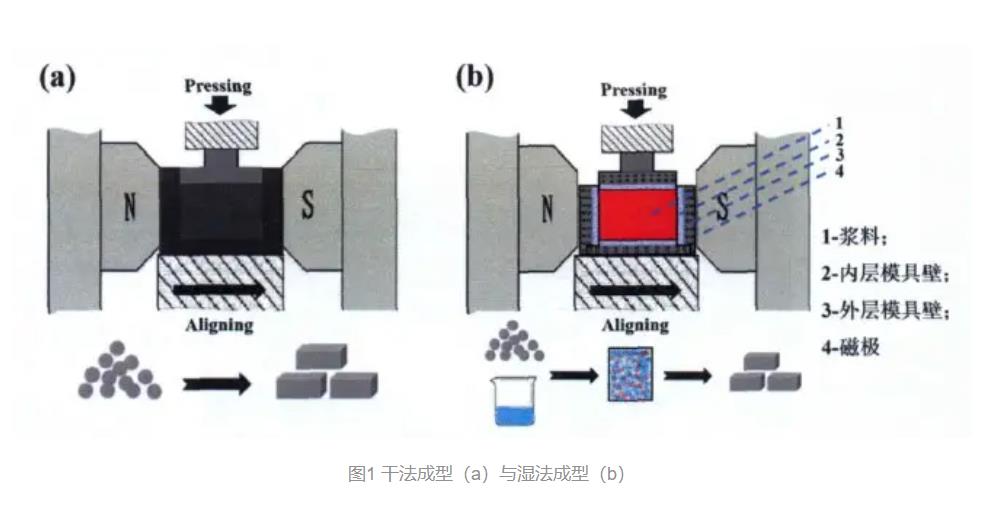

一、濕法成型

濕法成型工藝在功能陶瓷等領域應用廣泛。2001年，日立公司以礦物油等作為溶劑，通過添加表面活性劑油酸甲酯，制備出了Br = 1.46 T (14.6 kG)、1.20 MA/m (15.1 kOe)的高性能磁體。有機試劑的潤滑作用可以提高粉末的流動性和取向度，從而制備出高均勻性的壓坯，但濕法成型工藝較為復雜，效率極低，在燒結過程中溶劑大量釋放會(huì )損傷真空系統，并且殘留的碳也會(huì )對磁體性能造成影響，因此濕法成型的方式逐漸被放棄。

二、干法成型

經過磁材從業人員的多年實踐和改進，干法模壓成型成為了規模量產首選的方式。磁粉在一定形狀的模腔中磁場取向，壓頭合模完成對壓，然而生坯密度增大的同時取向不可避免的會(huì )受到破壞。干法成型根據磁場方向與壓制方向的對應關系又可分為平行壓和垂直壓兩類，其中垂直壓方式由于對粉末取向度的破壞較小而被更廣泛的采用。國內多采用兩步壓制法，即生坯密度壓至3.8-4.1g/cm3，然后采用等降壓（180MPa左右）提高壓坯密度（約4.5g/cm3）而不破壞已有的取向水平。這種方式自動模、組合模等各類模具均可試用，生產效率高，性能穩定。但垂直壓機壓制，等靜壓成型，后磨削、切片加工的方法，存在以下缺點：

（1）由于坯料變形量及氧化層的限制，造成毛坯加工余量多，出材率低；

（2）二次壓制方式需要在生坯后真空塑封，工藝周期長，自動化程度低；

（3）取向度在合模壓制過程仍會(huì )受到破壞。

目前努力改進的主要方向一是取消等靜壓，實現成型到燒結過程的自動化生產；二是采用無壓成型等方式進一步提升取向度；另外針對瓦型、環形、薄片和各類形狀復雜的異型產品開發出近終成型工藝和無加工成型工藝，直接生產出與最終成品形狀相等或接近的產品。

1.一次成型工藝

通過增加成型壓機的壓強，將生坯密度提升至4.2g/cm3以上，從而取消等靜壓，全自動成型壓機壓制后通過機械手自動碼放進燒結盒，經惰性氣體防護下的密封通道傳送至連續式燒結爐，通過插板閥入爐，實現了自動化生產，減少人工成本，并且全過程都在低氧環境下進行，有利于工藝和性能的穩定性。

2.無壓成型

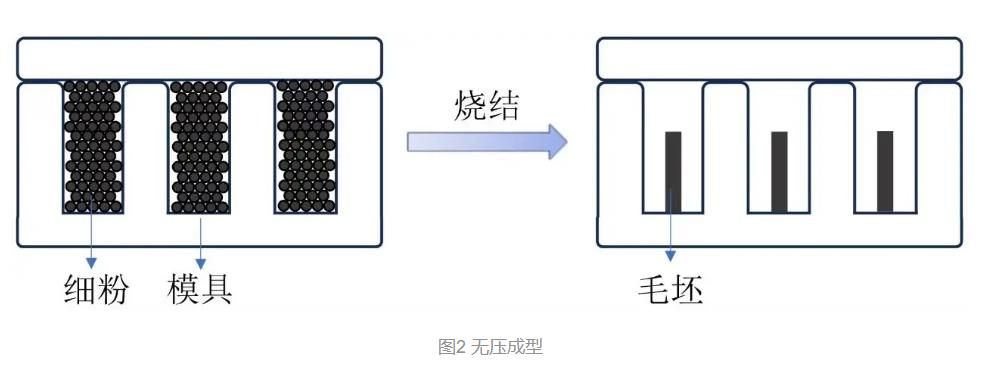

圖2 無壓成型

為消除模壓過程對取向度的破壞，以松裝狀態或微壓狀態下進行取向，帶模具進行真空或高壓燒結。該方式對模具材質、磁導率和內腔壁粗糙度要求較高，但由于粉末間隙過大，僅依靠燒結過程中毛細作用致密化難度較大，容易收縮變形。

3.橡皮膜等靜壓脈沖磁場成型

填充磁粉后的橡膠模置于金屬模中，通過脈沖磁場取向，金屬壓頭將橡膠膜和磁粉壓縮，由于受到金屬模腔的限制，橡皮模向內腔膨脹，將其等靜壓力施加到粉末樣品上，由于模腔內壁與粉末間不產生相對運動，取向度得到了較好的保持。但由于橡膠膜與鋼模硬度及楊氏模量的差異，壓坯易產生非均勻變形。

4.近終成型工藝（單片壓）

平行壓機磁場取向和壓制方向相同，因此對取向破壞程度遠高于垂直壓，并且由于取向極頭尺寸的限制，產品壓制面積較小。但平行壓方式由于喂料和取向的優勢，可以一次近終成型壓圓柱、圓環、異型和單片產品，壓制精度高，磁性能一致性好，減少了加工余量，提高材料利用率。但單片壓工藝對粉末流動性、壓機（伺服控制精度、磁場大小及均勻性、自動布粉等）、模具和燒結工藝等具有更高的要求。

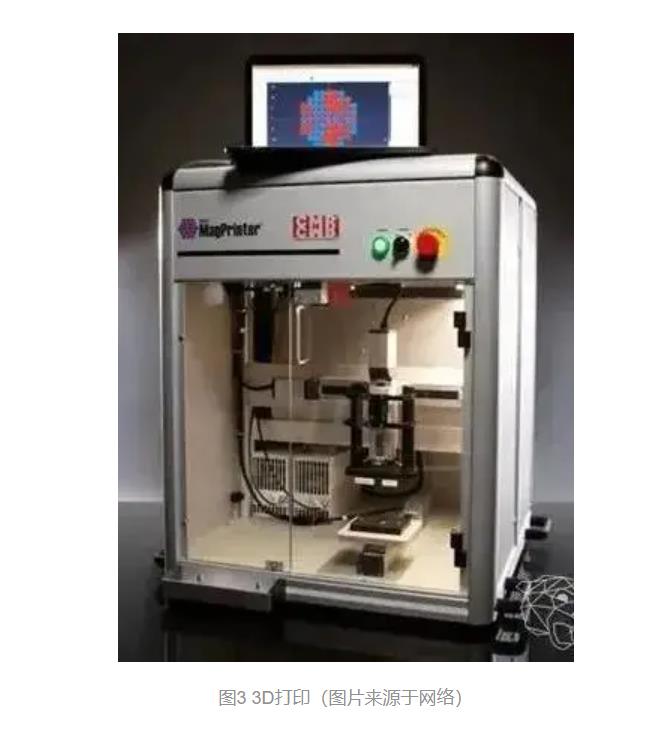

5.3D打印技術

3D打印是一種增材制造技術，將粉末狀金屬采用逐層打印的方式構造工件。如能采用區域定向磁場取向主相晶粒，低溫熔融晶界相顆粒包裹主相晶粒實現磁體的致密化，理論上將可以實現高取向度、均勻晶界分布的各種尺寸和復雜形狀磁鋼的近凈成型，同時制備輻射磁環、斜充磁鋼等各類產品也不再困難。因此3D打印技術一經面世，就引發了稀土永磁研究者的關注，但晶界相除助燒結和致密化的作用外，對磁性能尤其是矯頑力具有重要作用。目前晶界相的成分、分布和晶體結構的演化對磁性能的影響機理尚未完全揭示，輔相顆粒成分和晶界尺寸的設計仍然需要技術研發人員的努力。
