一種環狀海爾貝克磁陣列揚聲器的制作方法

本發明涉及揚聲器技術領域，具體涉及一種環狀海爾貝克磁陣列揚聲器。

背景技術：

海爾貝克陣列(halbacharray、halbachpermanentmagnet)是一種磁體結構。1979年美國學者klaushalbach做電子加速實驗時發現了這種特殊的永磁鐵結構并逐步完善，最終形成了所謂的“halbach”磁鐵。它是工程上的近似理想結構，它利用特殊的磁體單元的排列，增強單位方向上的場強，目標是用最少量的磁體產生最強的磁場。這種陣列完全由稀土永磁材料構成，通過將不同充磁方向的永磁體按照一定規律排列，能夠在磁體一側匯聚磁力線，而在另一側削弱磁力線，從而獲得比較理想的單邊磁場。這在工程上有非常重要的意義，海爾貝克陣列以出色的磁場分布特性，被廣泛應用于工業領域。

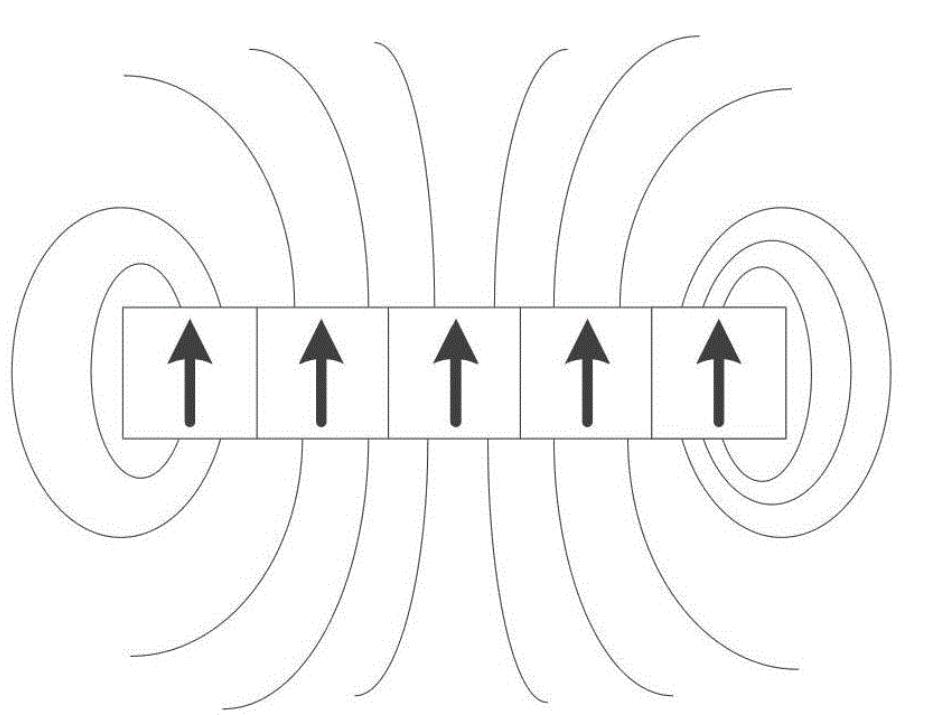

圖1所示是一個單一磁鐵的磁力線分布圖，北極(n極)全部向上，從圖中可以看出磁場的強度均勻位于磁鐵的底部和頂部。圖2所示是一個海爾貝克陣列的磁力線分布圖，從圖中可以看出磁鐵頂部的磁場較高，而底部則相對薄弱。通常，同等體量下海爾貝克陣列磁鐵組的強側表面磁場強度約為傳統單顆磁鐵的√2倍(約1.4倍)，尤其在磁鐵充磁方向厚度在4～16mm時。

直線型是最基礎的halbach陣列組成形式，這種陣列磁體可視為一種徑向陣列與切向陣列的結合，可以由多種不同的排列形式，如圖3和圖4分別示出了兩種不同排列形式的直線型halbach陣列。直線型halbach陣列目前主要應用于直線電機、磁懸浮列車之中。

halbach陣列還具有其它組成形式，例如環狀。環狀halbach陣列可視為將直線型halbach陣列首尾相接組合而形成的圓環形狀的磁陣列。

技術實現要素：

本發明的目的是提供一種環狀海爾貝克磁陣列揚聲器，用于提高揚聲器的性能。

為實現該發明目的，本發明提供的一種環狀海爾貝克磁陣列揚聲器，包括：折疊狀振動膜和環狀海爾貝克磁陣列；所述環狀海爾貝克磁陣列的內腔中形成單一方向的磁場，所述折疊狀振動膜位于所述環狀海爾貝克磁陣列的內腔中且平行于磁場方向；所述折疊狀振動膜是將表面設有多根導線的平面振動膜沿導線延伸方向折疊形成的，能夠沿導線延伸方向做伸縮運動，導線延伸方向垂直于磁場方向；所述導線被施加音頻信號時，在磁場中受到安培力的作用，帶動所述折疊狀振動膜做伸縮運動，實現發聲。

進一步的，所述折疊狀振動膜沿導線延伸方向的截面形狀為鋸齒狀或波紋狀。

進一步的，所述折疊狀振動膜穿設在沿導線延伸方向設置的一對支承軸上，能夠沿所述支承軸做伸縮運動。

進一步的，所述折疊狀振動膜通過所述一對支承軸安置在支承架上，所述支承架和所述環狀海爾貝克磁陣列安裝在底盤上，所述底盤上設有與所述導線連接的接線端子。

進一步的，所述多根導線通過設于所述底盤的外部連接線依次串聯連接，所述外部連接線位于磁場外部。

進一步的，所述多根導線是電鍍形成在所述平面振動膜上的金屬線路，或者是粘附在所述平面振動膜上的線纜。

進一步的，所述環狀海爾貝克磁陣列形成的磁場集中在其內腔中，且磁場方向垂直于所述環狀海爾貝克磁陣列的軸線方向。

進一步的，所述環狀海爾貝克磁陣列由12塊磁體單元按照磁極方向依次偏轉60度的方式同心環繞圍合組成，其中位置相對的兩塊磁體單元的磁極方向相同。

從以上技術方案可以看出，本發明實施例具有以下優點：

本發明揚聲器的磁系統由于采用環狀海爾貝克磁陣列，磁力線幾乎全部位于磁系統中心的內腔中，外部幾乎為零；因而：一方面，其磁系統不需要導磁板或t鐵，因其磁力線無需導引即集中在所需要的區域；另一方面，磁感應強度會(huì )比常規揚聲器提高約1.4倍，揚聲器靈敏度會(huì )相應提高。

本發明揚聲器的振動系統，采用設置在環狀海爾貝克磁陣列的單一方向平行磁場中的可伸縮運動的折疊狀振動膜，沒有明顯的振動盆及音圈，有利于產品設計扁平化。
