強力磁鐵的吸力與磁吸器件攻略

目前磁鐵很多的應用是利用其同極相斥異極相吸以及對鐵磁性物質吸附的原理，如各類磁吸器件、磁性連接結構、磁選設備、磁傳動設備等。

對于磁吸類的應用，大家都非常關注磁鐵的吸力。磁鐵的吸力是可以計算的，有如下公式可以參考，但是需要注意的是，公式默認的條件是非常理想的，即磁場分布非常均勻，被吸物磁導率非常高（弱磁性的材料如300系列不銹鋼及其他一些鐵合金不能適用），厚度和吸附面積足夠（再增加厚度和面積吸力不會(huì )再有提升，即不考慮有漏磁），即使是這樣計算值仍然只能作為參考，不能作為精確計算

F（N）=2*S（m2）*B（T）2/μ0

其中S代表吸附面積，B代表氣隙磁通密度，μ0是正空磁導率（是一個常數，μ0=4π*10-7 ）。

如何提高磁鐵的吸力呢？

從公式中我們就能看出，磁鐵的吸力與吸附面積和氣隙磁通密度成正比，可見增大吸附面積、提高氣隙磁通密度是提高磁體吸力的兩大途徑。

1．增大吸附面積

被吸物應至少能覆蓋磁鐵吸附面，有條件的情況下可增大被吸物的厚度。

一塊磁鐵與鐵板相吸時：

鐵板面積越大，磁鐵與鐵板間的吸力越大；當吸附的面積等于磁鐵的面積時，吸力變大的趨勢會(huì )逐漸減緩，當鐵板足夠大時，再加大鐵板的面積可能對吸力不會(huì )再有提高；

鐵板面積相同時，當鐵板厚度較薄，增加鐵板的厚度可提升吸力，當鐵板較厚時，增加鐵板的厚度對吸力的增加會(huì )逐漸趨于平緩，直至不再有提高。

2. 提高氣隙磁通密度

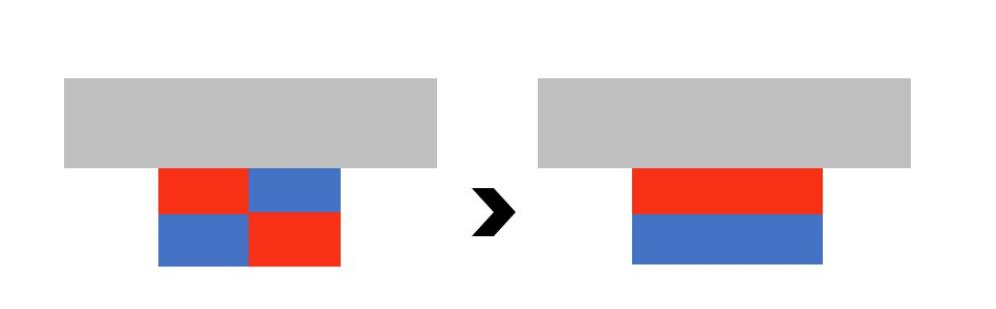

當吸附面積S不變時，想辦法提高氣隙磁通密度降低漏磁會(huì )是比較有效的提高吸力的方法，通過多極充磁的方式能夠有效地降低漏磁。

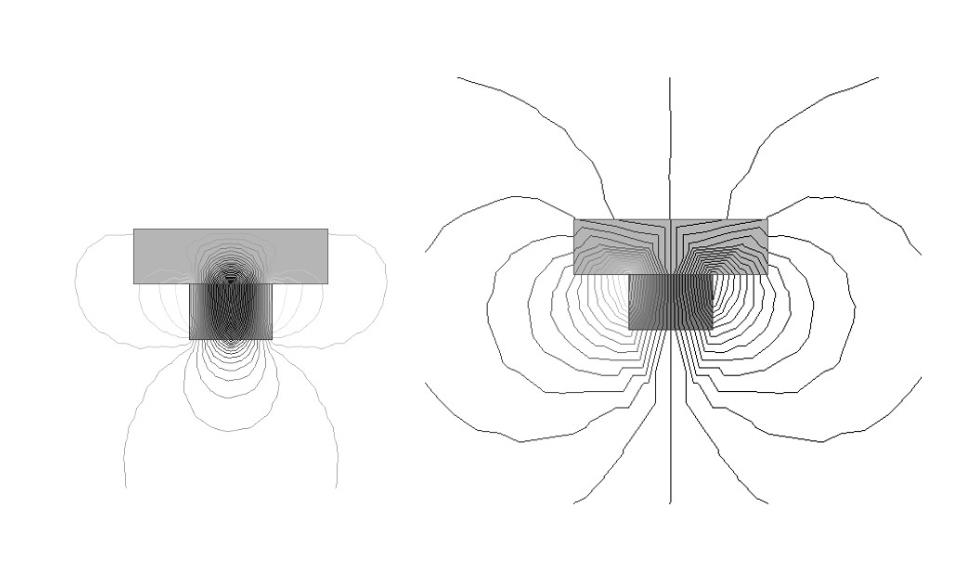

從磁場仿真圖中我們可以看出，磁鐵改為雙極充磁后，漏磁明顯降低，磁力線有很大一部分在吸附的鐵片內部形成磁路閉環。

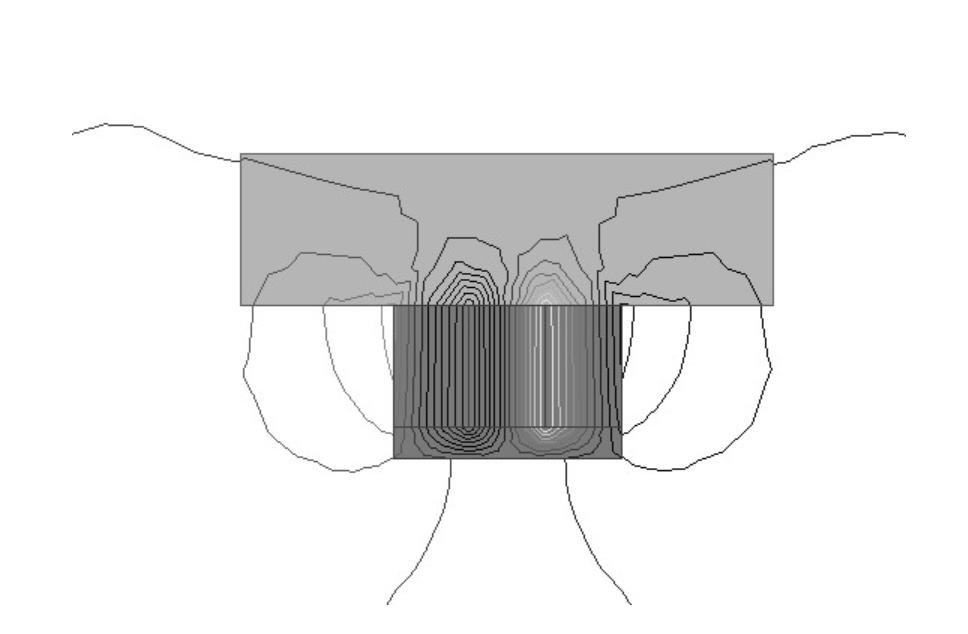

如果極數進一步的增加，并且磁鐵底部加一塊導磁片，漏磁會(huì )進一步減少，吸力也會(huì )進一步的提升。

目前磁吸件的設計趨勢就是盡可能提高磁場的利用率，通過多極磁路或海爾貝克磁路的設計，或者借助一些磁導率高的材料的引導，讓磁場盡可能多的穿過被吸物體形成磁路閉環。典型的應用有：

橡膠磁片，設計的就是多級充磁，有的是雙面多極，有的是單面多極，橡膠磁的磁體性能是很低的，但是經過多極的磁路設計，磁場在表面分布密集，在吸附時漏磁很小，從而產生較好的吸附效果；

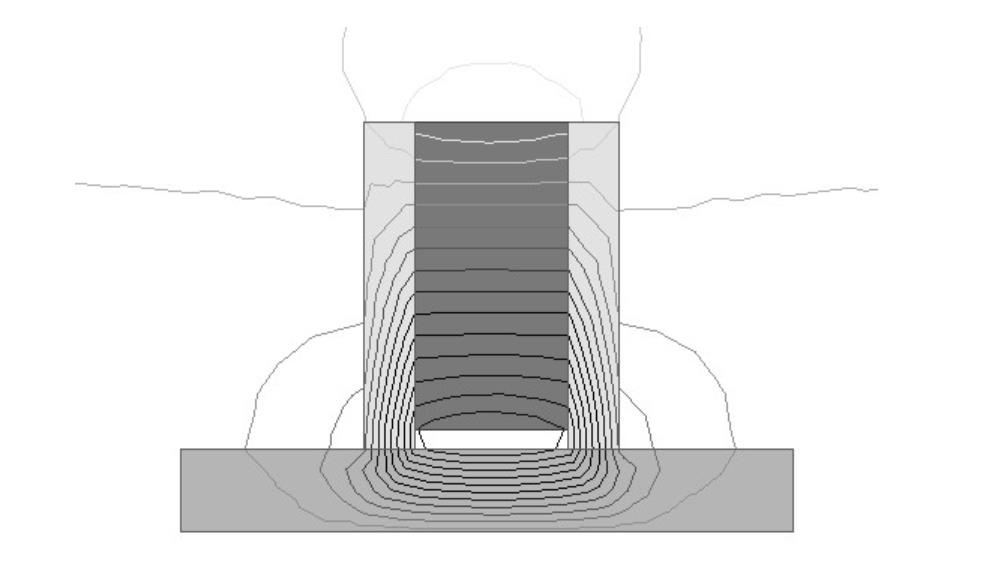

門吸類的磁器件，通過導磁片的引導，在吸附時讓磁路幾乎都是從被吸附物上形成回路，這樣磁場的利用率很高，直觀的體驗是小小的一個磁吸件（有的還是用鐵氧體），直接接觸時的吸力巨大。

對于磁吸件的設計離不開吸附間距的考慮，以上提及的都是按照直接接觸的吸附，如果間距在變化，往往吸力變化也是很大的，如下圖是幾種典型的單磁鐵磁吸器件，多極的磁組件也是類似的規律，極數越多，0間距時吸力越大，但是隨間距的增加衰減越明顯。
