釹鐵強力磁鐵的吸力與磁吸組件

釹鐵強力磁鐵的吸力與磁吸組件

2024-12-08 10:23 雷恩創(chuàng )智
5403

磁鐵的應用，很多是利用其同極相斥異極相吸或磁鐵對鐵磁性物質吸附的原理，如各類磁吸器件、磁性連接結構、磁選設備、磁傳動設備等。

對于磁吸類的應用，大家都非常關注磁鐵的吸力。磁鐵的吸力是可以計算的（拉力計算器），有如下公式可以參考，但是需要注意的是，公式默認的條件是非常理想的，即磁場分布非常均勻，被吸物磁導率非常高（弱磁性的材料如300系列不銹鋼及其他一些鐵合金不能適用），厚度和吸附面積足夠（再增加厚度和面積吸力不會(huì )再有提升，即不考慮有漏磁），即使是這樣，計算值仍然只能作為參考，不能作為精確計算。

F（N）=2*S（m2）*B（T）2/μ0
其中S代表吸附面積，B代表氣隙磁通密度，μ0是真空磁導率（是一個常數，μ0=4π*10-7 ）。

如何提高磁鐵的吸力呢？

從公式中我們就能看出，磁鐵的吸力與吸附面積和氣隙磁通密度成正比，可見增大吸附面積、提高氣隙磁通密度是提高磁體吸力的兩大途徑。

1．增大吸附面積
被吸物應至少能覆蓋磁鐵吸附面，有條件的情況下可增大被吸物的厚度。
圖片

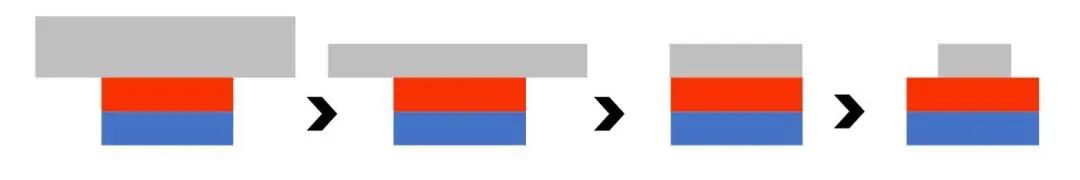

一塊磁鐵與鐵板相吸時：
  • 鐵板與磁鐵的吸附面積越大，磁鐵與鐵板間的吸力就越大，當吸附的面積等于磁鐵的面積時，吸力變大的趨勢會(huì )逐漸減緩，當鐵板足夠大時，再加大鐵板的面積可能對吸力不會(huì )再有提高；
  • 鐵板面積相同時，當鐵板厚度較薄，增加鐵板的厚度可提升吸力，當鐵板較厚時，增加鐵板的厚度對吸力的增加會(huì )逐漸趨于平緩，直至不再有提高。

2. 提高氣隙磁通密度

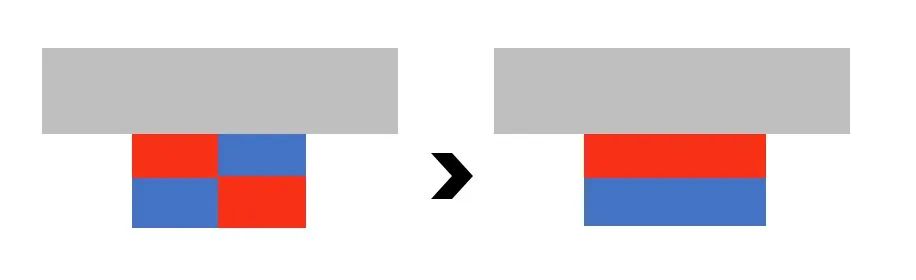

當吸附面積S不變時，想辦法提高氣隙磁通密度降低漏磁會(huì )是比較有效的提高吸力的方法，通過多極充磁的方式能夠有效地降低漏磁。
圖片

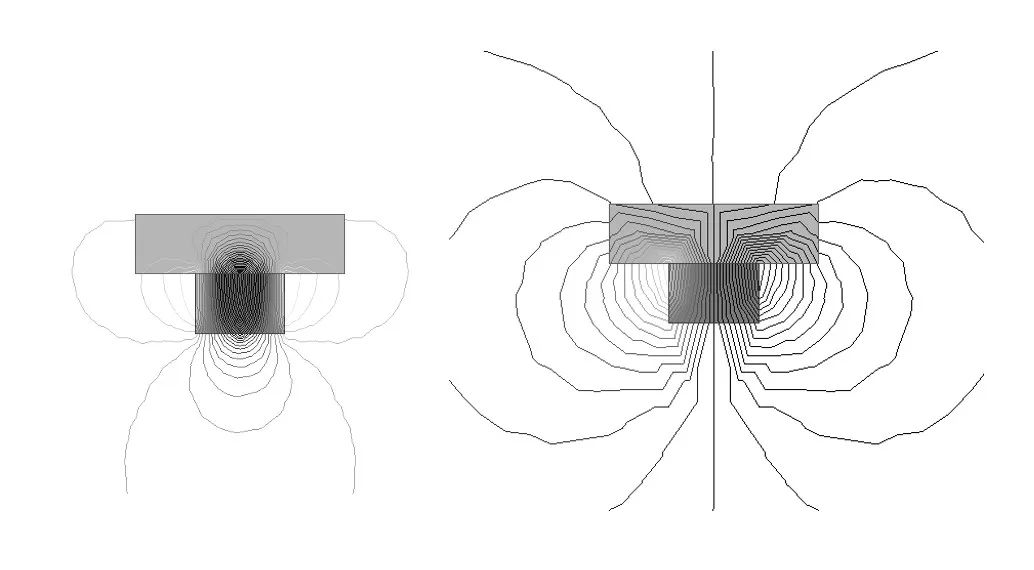

從磁場仿真圖中我們可以看出，磁鐵改為雙極充磁后，漏磁明顯降低，磁力線有很大一部分在吸附的鐵片內部形成磁路閉環。
圖片
如果極數進一步的增加，并且磁鐵底部加一塊導磁片，漏磁會(huì )進一步減少，吸力也會(huì )進一步的提升。
圖片
目前磁吸件的設計趨勢就是盡可能提高磁場的利用率，通過多極磁路或海爾貝克磁路的設計，或者借助一些磁導率高的材料的引導，讓磁場盡可能多的穿過被吸物體形成磁路閉環。典型的應用有：

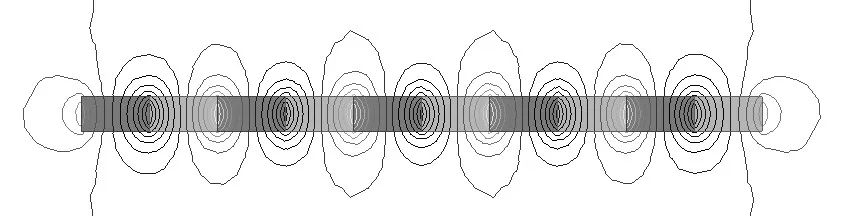

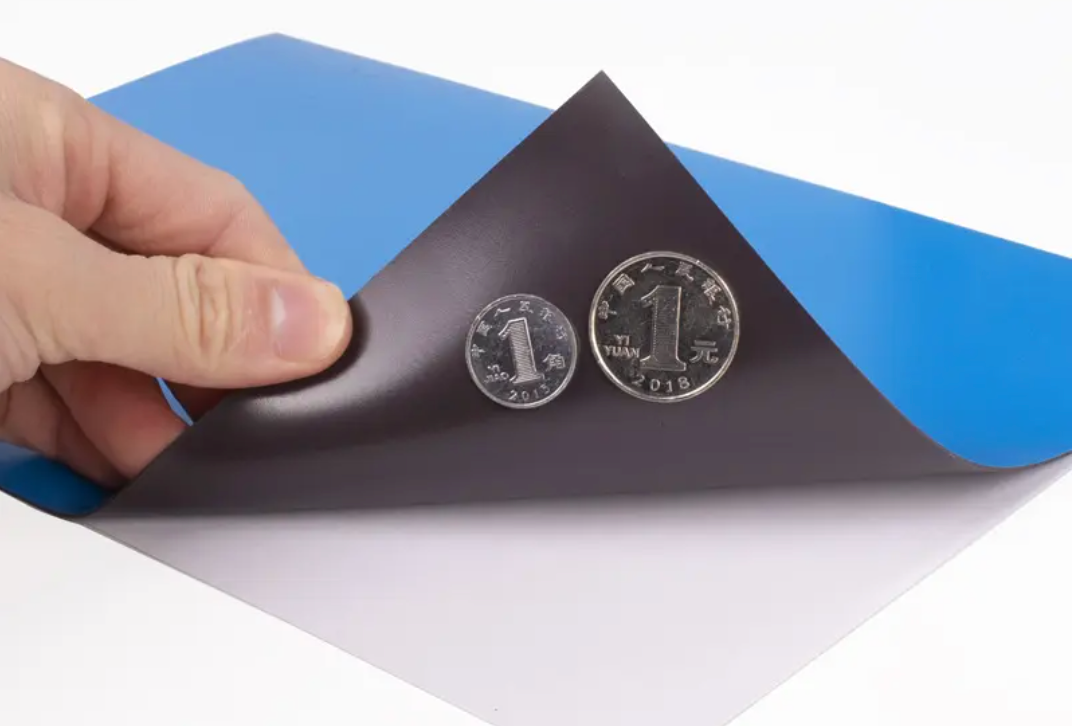

橡膠磁片，設計的就是多級充磁，有的是雙面多極，有的是單面多極，橡膠磁的磁體性能是很低的，但是經過多極的磁路設計，磁場在表面分布密集，在吸附時漏磁很小，從而產生較好的吸附效果；
圖片

圖片

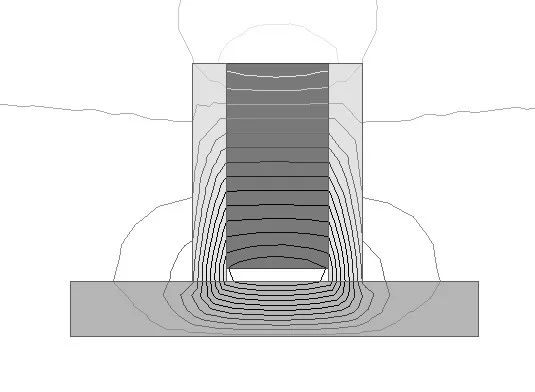

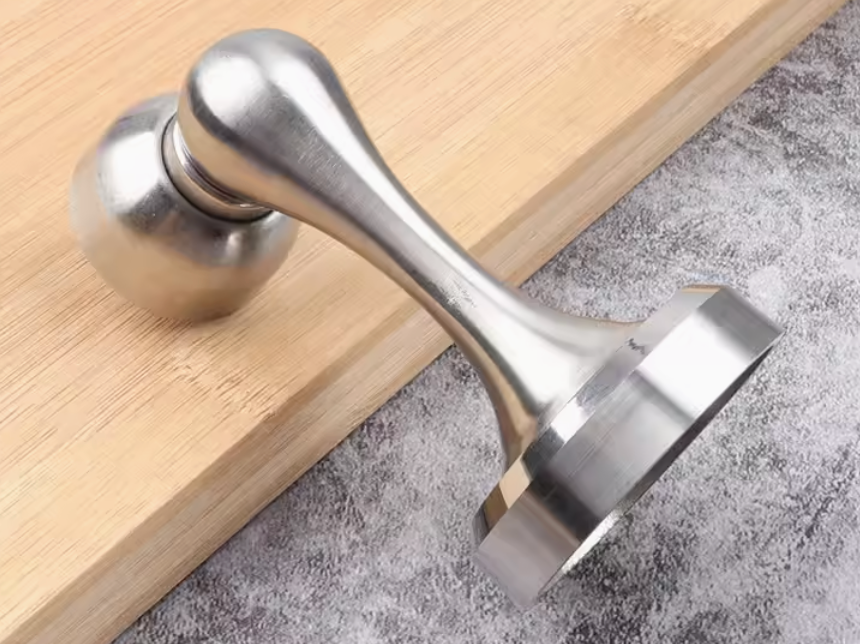

門吸類的磁器件，通過導磁片的引導，在吸附時讓磁路幾乎都是從被吸附物上形成回路，這樣磁場的利用率很高，直觀的體驗是小小的一個磁吸件，直接接觸時的吸力巨大。

圖片圖片

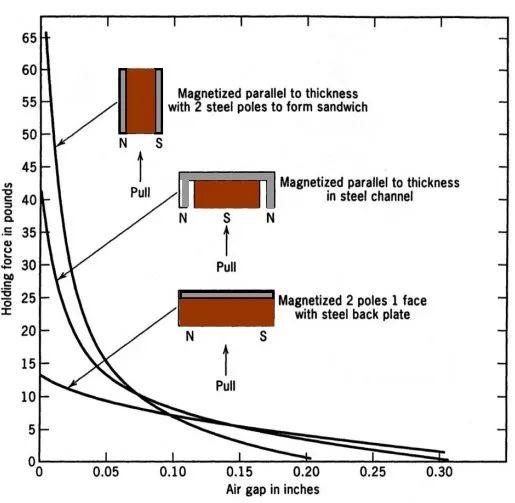

對于磁吸件的設計離不開吸附間距的考慮，以上提及的都是按照直接接觸的吸附，如果間距在變化，往往吸力變化也是很大的，如下圖是幾種典型的單磁鐵磁吸器件，多極的磁組件也是類似的規律，極數越多，0間距時吸力越大，但是隨間距的增加衰減越明顯。
圖片
